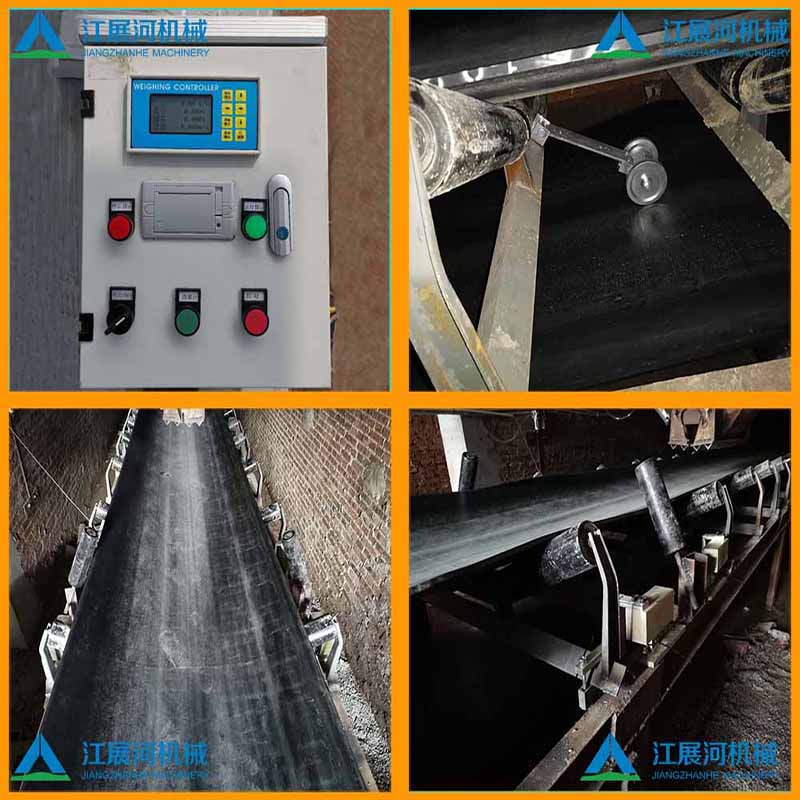

       礦用電子皮帶秤能在煤礦環境中正常運行，對煤礦的物料行和廢料進行運輸，提高煤礦運輸能力，可以說是煤礦工作中的運輸設備。礦用電子皮帶秤由電子皮帶秤數顯分機、稱重傳感器、開停傳感器組成，能有效控制電子皮帶秤。稱重傳感器將測得的物料流量信號傳送至礦用電子皮帶秤數顯分機、經數顯分機處理后進行計量顯示，并將現場皮帶的信號、流量、負載、班產量、累計量就地顯示。

      1、數顯分機及開停傳感器安裝

　　將該數顯分機壁掛在皮帶秤體附近，保持分機到稱重傳感器距離在5米以?xún)取?/span>

　　按隨機所附的接線圖進行正確接線。

　　將該分機的電源線接至現場不停電電源端子上。

　　將秤體稱重傳感器信號線按圖接到本安接線箱的端子排上。

　　將開停傳感器夾緊在皮帶電機動力線任一相線上，并將信號線接到本安接線箱端子排上。

　　礦用電子皮帶秤工作原理以及安裝流程

　　2、稱重傳感器部分安裝

　　將大皮帶掀起，把皮帶秤的稱重框架放入大皮帶固定架內，并將前稱重橫桿、后固定軸承座進行串螺釘固定。

　　稱重傳感器上下u型掛件、萬向節分別固定到稱重框架、稱重橫桿上，調整好左右平衡。

　　稱重傳感器的信號線接入數顯分機本安接線箱內的端子排上。

　　3、通電檢查

　　按圖安裝結束后，對照電氣接線圖再檢查一遍接線。

　　確信各部分安裝、接線正確后，可通電(工控主機送AC220V、數顯分機送)。

　　通電后，對工控機進行各項操作，檢查通訊、各參數顯示、報表存儲等是否正常，否則對照檢查。
